Aufsatzkastenmontage neu erfunden

Der Verschlussdeckelkasten ist aufgrund seiner guten Zugänglichkeit von der Raumseite in das Kasteninnere beliebt. Allerdings müssen dafür Zugeständnisse in Kauf genommen werden, zum Beispiel bei der Wärmedämmung, dem Schallschutz oder der Luftdichtheit. Genau an diesen Stellen setzen die Stärken von ROKA-TOP® 2 PLUS an. Der neue Verschlussdeckel-Aufsatzkasten macht keine Kompromisse. Wie das möglich ist? Durch das Plus an zahlreichen neuen Produktdetails. Neben dem Erzielen von Spitzenwerten hinsichtlich Bauphysik, war die Entwicklung des neuen Systems davon geleitet, eine komfortable Montage zu bieten.

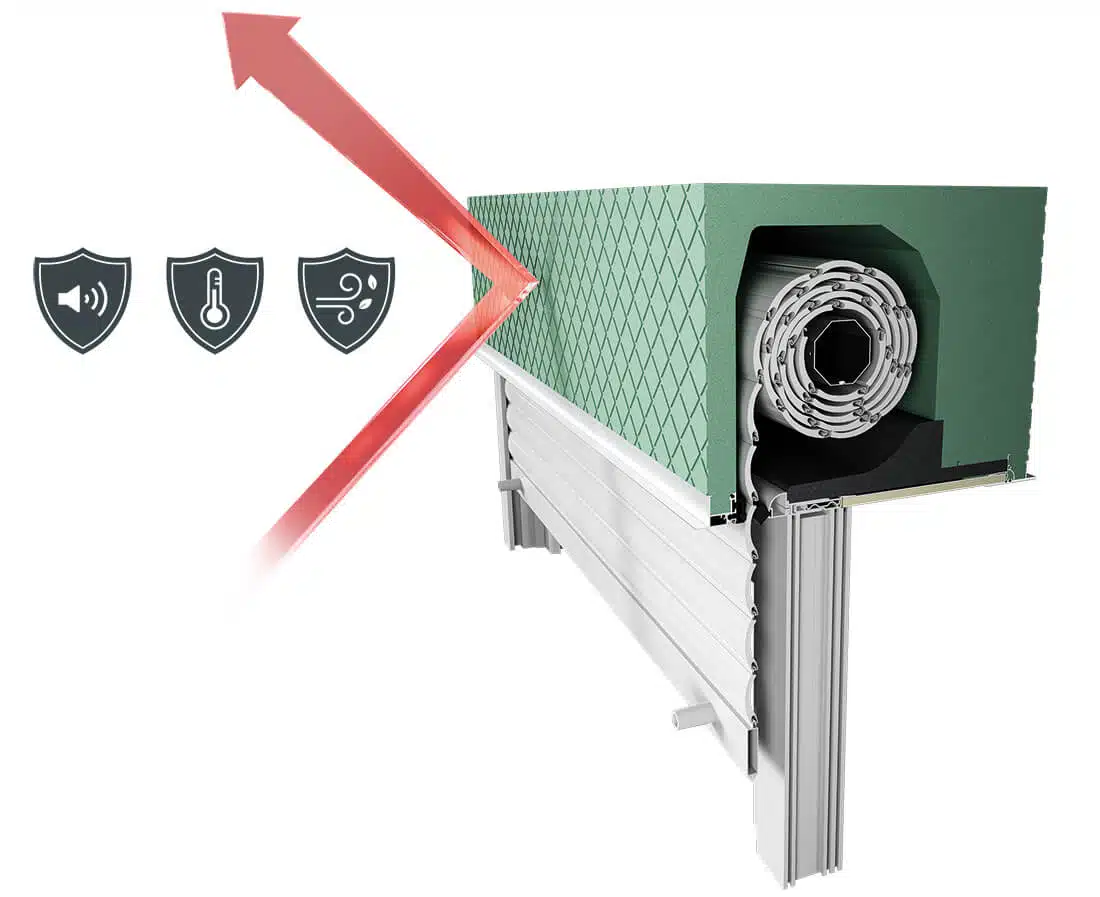

Bauphysik mit Bestnoten

ROKA-TOP® 2 PLUS besitzt eine komplett geschlossene Neopor®-Dichtebene oberhalb des Verschlussdeckels. Es bestehen keine Lücken im System. Das Ergebnis ist ein hochdichter Aufsatzkasten mit Bestwerten in puncto Wärme- und Schalldämmung. Um mehr als 20 Prozent verbesserte Dämmwerte und Schallschutzeigenschaften von bis zu Rw = 45 Dezibel sprechen für sich. Hierfür ist anstelle des Standarddeckels ein spezieller Schallschutzdeckel erhältlich. Eine neue Schalldämmleiste am Außenschenkel trägt ebenfalls zu den Bestwerten bei. Auf Schwermatten im Rollraum kann verzichtet werden.

Kraftschlüssige Montage in einem Schritt

Bei der Entwicklung von ROKA-TOP® 2 PLUS wurde bewusst auf Adapter und eine Rastfunktion verzichtet. Der Kasten wird einfach auf das Fenster gesetzt und von unten durch den Blendrahmen in die Traverse verschraubt. Die Verschraubung zieht den Deckel an das Fenster und dichtet die Fuge ab. Diese Verbindung hat sich bei raumseitig geschlossenen Kastensystemen bereits bewährt und ermöglicht auch die einfache Montage langer Kastenelemente. Doch nicht nur das: Steht ein Fensteraustausch an, können die Schraubverbindung gelöst und das Fenster demontiert werden.

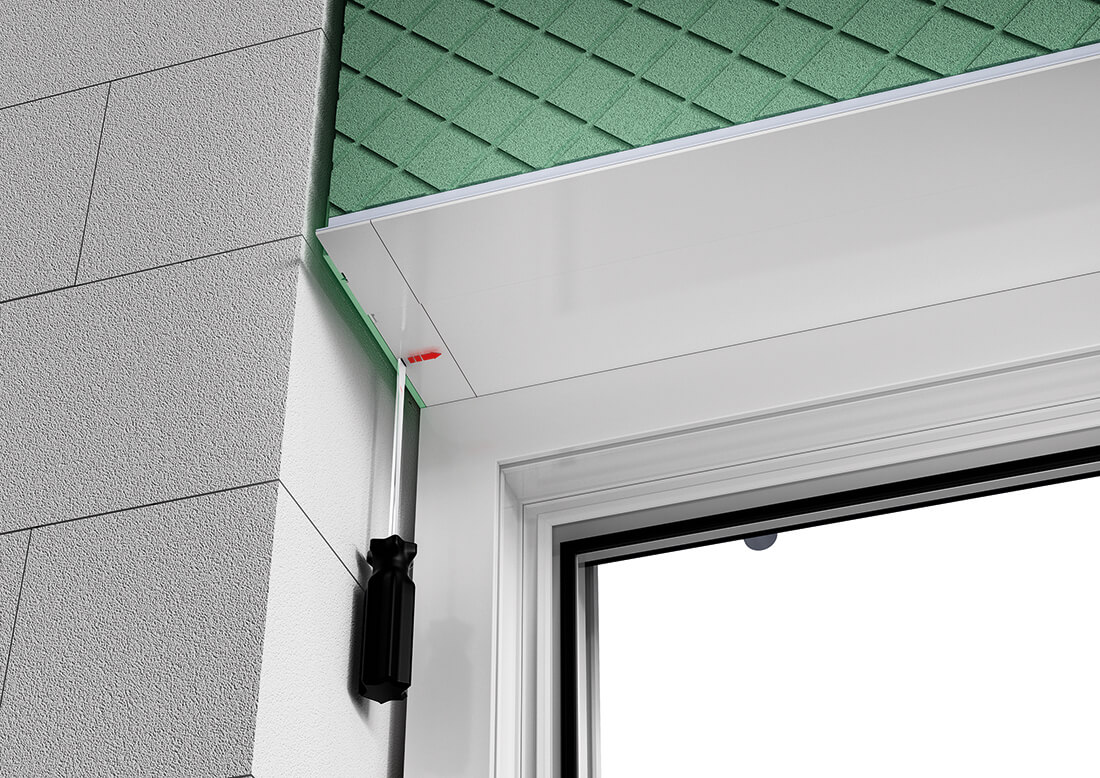

Einstellbare Laibung

Auch bei größter Sorgfalt können die geringfügigen Toleranzen zwischen dem Fenster und dem Kasten zur Bildung von kleinen Fugen zwischen der Laibung und dem Verschlussdeckel führen. Mit Hilfe der neuen zweiteiligen Laibung lassen sich diese leicht schließen – ein sauberer Anschluss ist gewährleistet. In der Regel ist eine Nachjustierung bei ROKA-TOP® 2 PLUS durch die werkseitige Voreinstellung nicht notwendig.

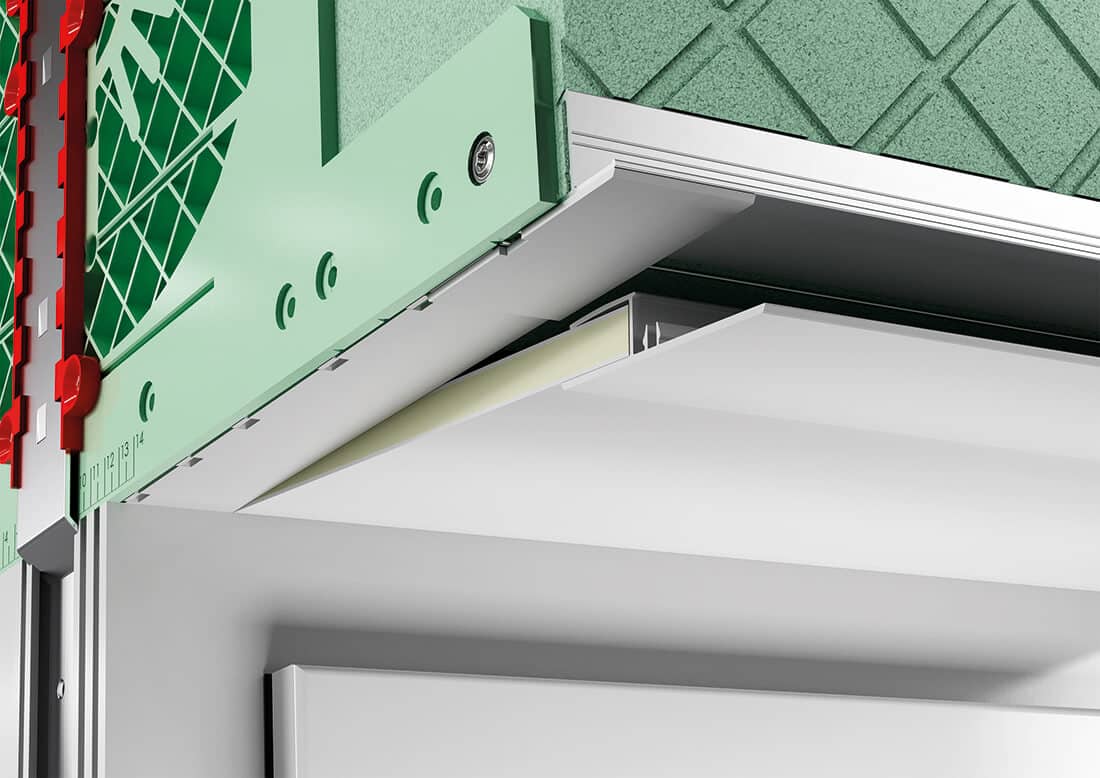

Montagefreundlicher und dichter Verschlussdeckel

Verschlussdeckel dienen der Revision und haben systembedingt Fugen. In ROKA-TOP® 2 PLUS sind diese optimal in der Dämm- und Dichtebene geschlossen. Auch nach einem späteren Öffnen des Systems ist die Dichtheit einfach wiederherzustellen.

Gerade Schritte erfreuen jeden Monteur. Der neue Drei-Schicht-Verschlussdeckel ist nicht nur hochdämmend, aufgrund der einstellbaren Laibung kann auf eine Stufenfalz zum seitlichen Laibungsanschluss verzichtet werden. Wenn der Verschlussdeckel dennoch auf der Baustelle bearbeitet werden muss, ist dies durch die geraden Schnitte einfach möglich.

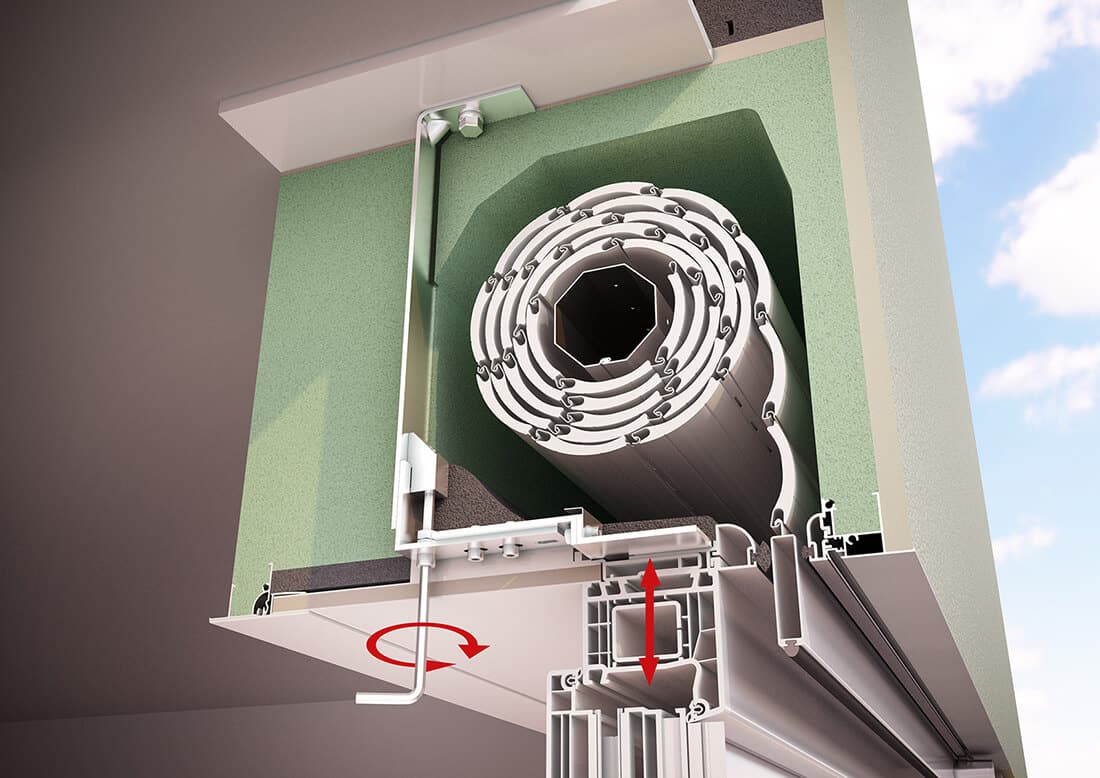

STABILUM SB: Stabilisierung mit Feinjustierung

In der Regel werden breite Fensteranlagen sehr aufwendig mit zusätzlichen Stahlverstärkungen stabilisiert, um den oberen Rahmenanteil fachgerecht in Waage zu halten. Diese Zusatzmaßnahmen können bei Rollladenkästen mit integrierter Verschlussdeckelaufnahme wie dem System ROKA-TOP® 2 PLUS jedoch nicht eingesetzt werden. Hier kommt STABILUM SB zum Einsatz.

Die Befestigungslösung STABILUM SB wird fest im Kasten integriert und mit dem Sturz beziehungsweise der Decke verschraubt. Sie besteht aus einem verstärkten Stahlwinkel und einer Verbindungsbrücke zur integrierten Traverse, welche ebenfalls fest mit dem Blendrahmen verschraubt wird. Die Verbindungsbrücke dient der Kraftübertragung zwischen dem Fenster sowie dem Stahlwinkel und ermöglicht die Feinjustierung des Blendrahmens. Für Revisionsarbeiten kann die Verbindung vollständig demontiert werden.
